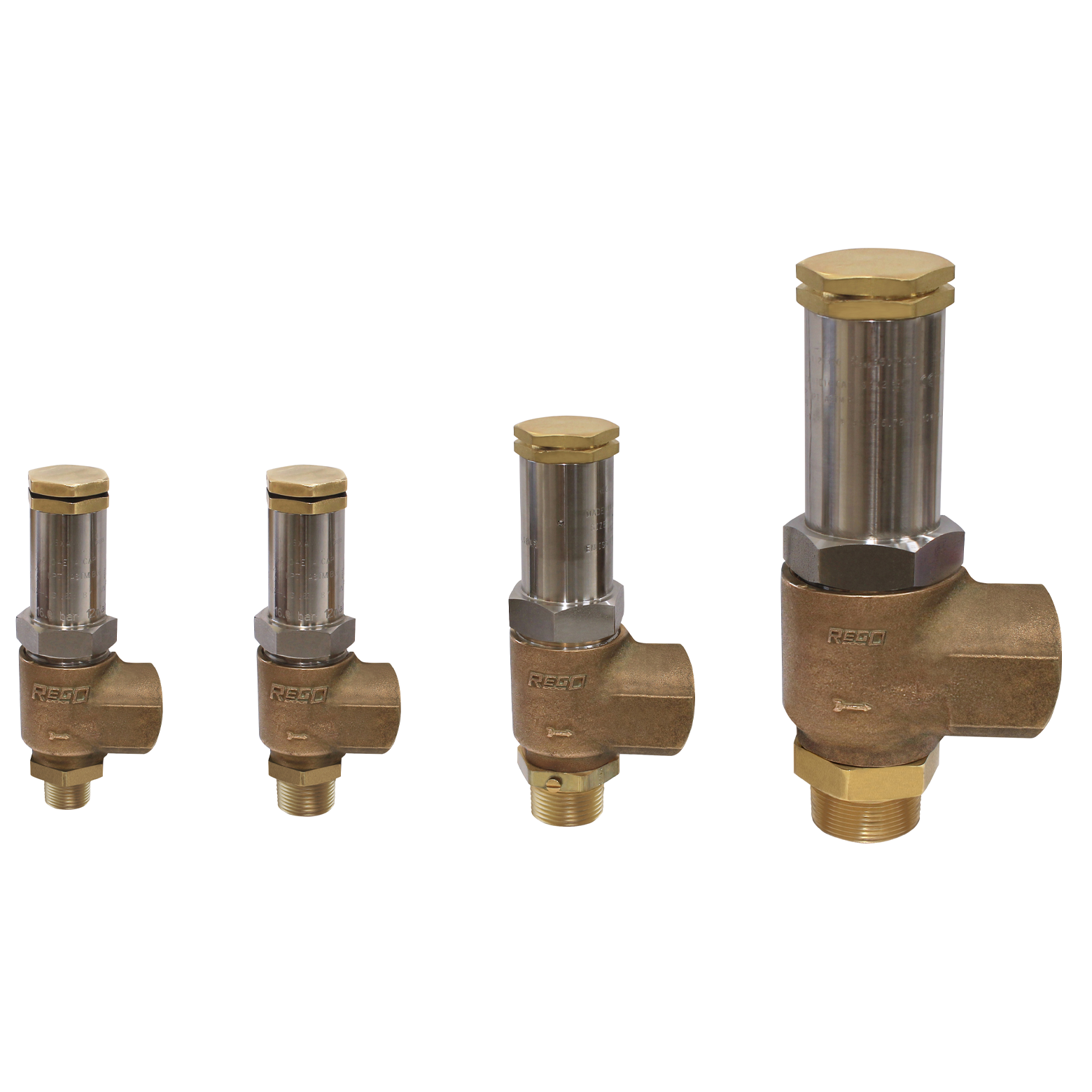

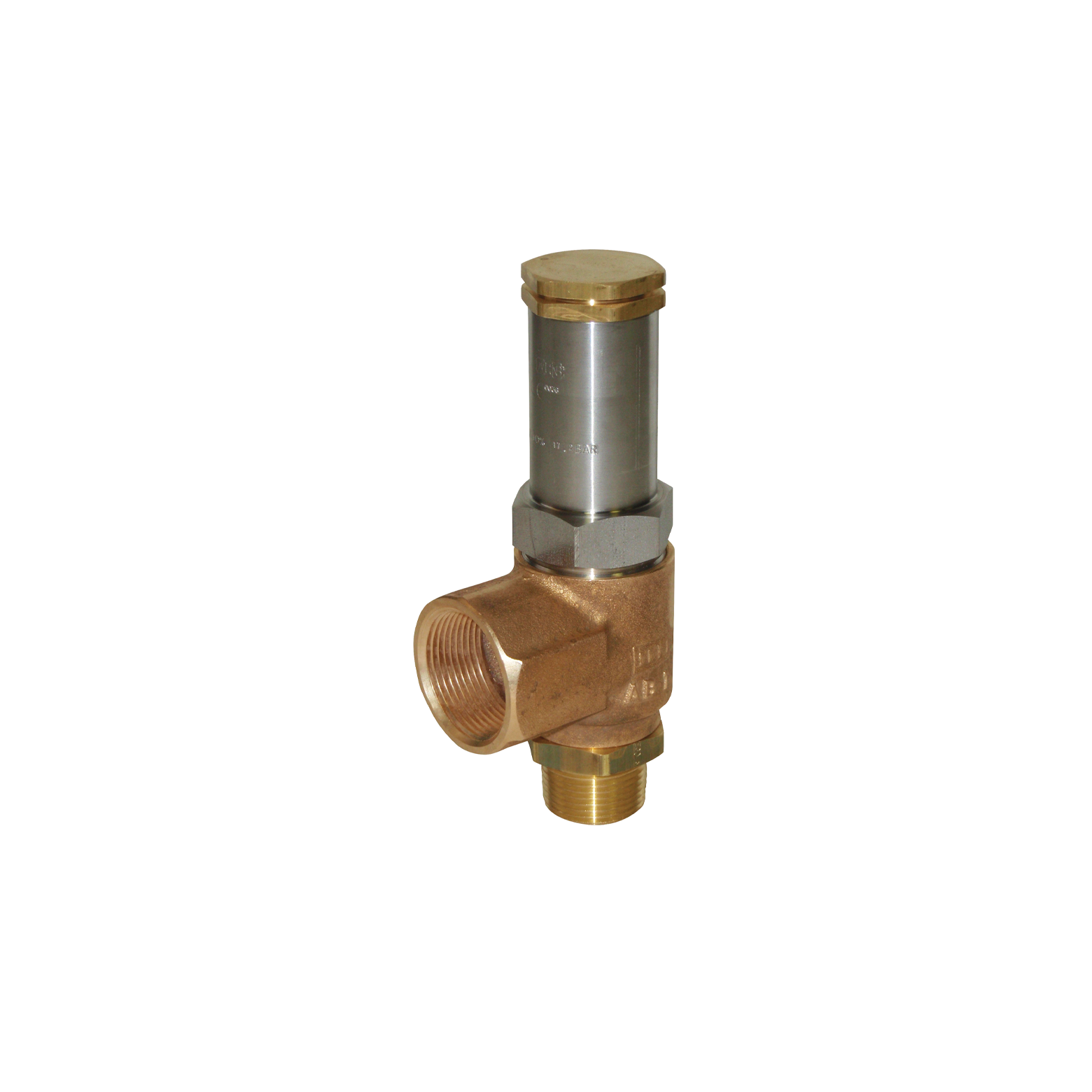

As válvulas de alívio com ângulo de 90° protegem vasos criogênicos e tubulações contra sobrepressurização, tendo um ponto de alívio definido com precisão no qual descarregam o excesso de pressão.
As válvulas de alívio angulares são usadas com o propósito combinado de aumentar a segurança e redirecionar o fluxo. As válvulas de alívio angulares funcionam de forma semelhante a outras válvulas de alívio, liberando o excesso de pressão, protegendo assim máquinas e pessoal de incidentes causados por vasos ou tubulações com excesso de pressão.
Corpo: Bronze ASTM B61
Parte superior do corpo: aço inoxidável ASTM A582
Assento e haste: Latão ASTM B16
Guia do gatilho: Latão ASTM B16
Retentor de mola: Latão ASTM B16
Parafuso de ajuste: Latão ASTM B16
Tampa: Latão ASTM B16
Esfera: Aço inoxidável
Junta: Cobre ASTM B152-17
Mola: Aço inoxidável ASTM A313
Vedação: PCTFE para < 75 psi, Fluorosilicone para ≥ 75 psi
Tipos de gases: Gases atmosféricos liquefeitos e vaporizados, GNL, Oxigênio, Nitrogênio, CO2 e Argônio
Conexões: Tópico
Tipos: NPT
Tamanhos e gama:
Entrada: ½” a 1½ (15mm a 40mm)
Saída: 1" a 2" (25 mm a 50 mm)
Faixa de pressão: Até 17,2 bar (250 psi)
Faixa de temperatura: -196˚C a +74˚C (-320˚F a +165˚F)
Capacidade: 406 a 2.277 SCFM (690 a 3.868 SCMH)
Série: Séries AR 4100 e 06001
Normas: TÜV IV, TPED, ASME
*Materiais e especificações estão sujeitos a generalização. Nossos profissionais experientes estão prontos para ajudá-lo a encontrar o ajuste correto para sua aplicação.
Conexões BSP estão disponíveis para a série alternativa AR5100
O assento estanque a bolhas fornece 100% de fechamento ao recolocar ou no modo estático
