Válvulas de gaveta de bronze para manuseio de GNL e líquidos criogênicos

As válvulas gaveta de bronze são válvulas simples e de ação rápida, projetadas e comumente usadas para manuseio de líquidos criogênicos em tanques a granel, reboques, caminhões, plantas ASU e configurações de tubulação.

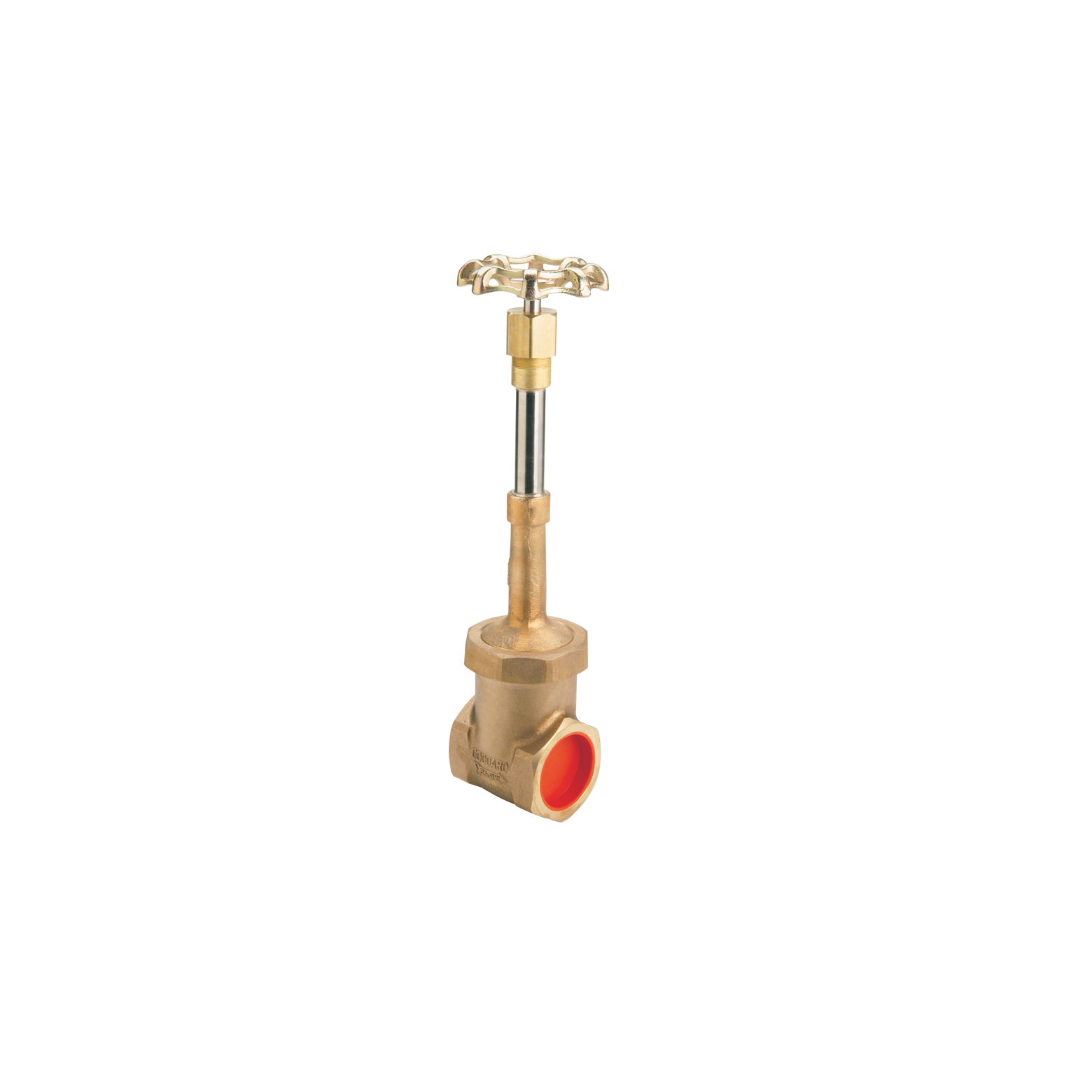

Bronze gate valve

Product description

Gate valves provide simple open/close functionality perpendicular to the flow direction with a very low flow resistance, thus ensuring a low pressure drop. They are bi-directional valves that require little space in line of a gas installation.

icon 3 squares in front of eachother symbolising material

Material

Corpo: Bronze ASTM B61 C92200
Capô: Bronze ASTM B16 C36000/ASTM B283 C37700
Assento: PCTFE

icon a gear with lines going up down left and right symbolising specifications

Especificações

Tipos de gases: Gases atmosféricos liquefeitos e vaporizados, GNL, Oxigênio, Nitrogênio, CO2 e Argônio
Conexões: FNPT, SBT, SBP ou com niples de tubo de aço inoxidável soldados
Faixa de pressão (frio, sem choque):
Série 322: 27,5 bar (400 psi)
Série 326: 41 bar (600 psi)
Faixa de temperatura: -196˚C a +65˚C (-325˚F a +150˚F)
Tamanhos e faixa: 1/2" a 3" (15 mm - 80 mm)
Série: série de corpo de latão 322 e 326
Normas: TÜV PED II, MSS SP-80, ASME, PED, BS EN 10204 3.1

*Materiais e especificações estão sujeitos a generalização. Nossos profissionais experientes estão prontos para ajudá-lo a encontrar o ajuste correto para sua aplicação.

icon a magnifying glass over a gear symbolising features

Característicos

  • A entrada superior permite o serviço a partir do topo enquanto está permanentemente instalada em uma linha
  • Corpo e partes internas fundidas em bronze
  • Limpo para serviço de oxigênio de acordo com CGA G-4.1.
  • Construção robusta para longa vida
  • Construção direta para alto CV
  • Projetado com embalagem exclusiva KOLD-SEAL™
  • O design de cunha dividida padrão proporciona melhor vedação e ciclo de vida

Você sabia?

Ideal para aplicações de fornecimento criogênico e manuseio de armazenamento

Fluxo direto para a classificação CV mais alta do setor

Também disponível com gaxeta GRAFOIL®
