GLP

Braços de carregamento para transferências flexíveis e seguras de GLP e NH3

Os braços de carregamento são ótimas aplicações para garantir um sistema de transferência seguro de gases pressurizados como GLP e NH3 de um tanque para outro. Os braços de carregamento são frequentemente usados para carga/descarga de tanques estacionários de tanques ferroviários e caminhões.

Descrição do produto

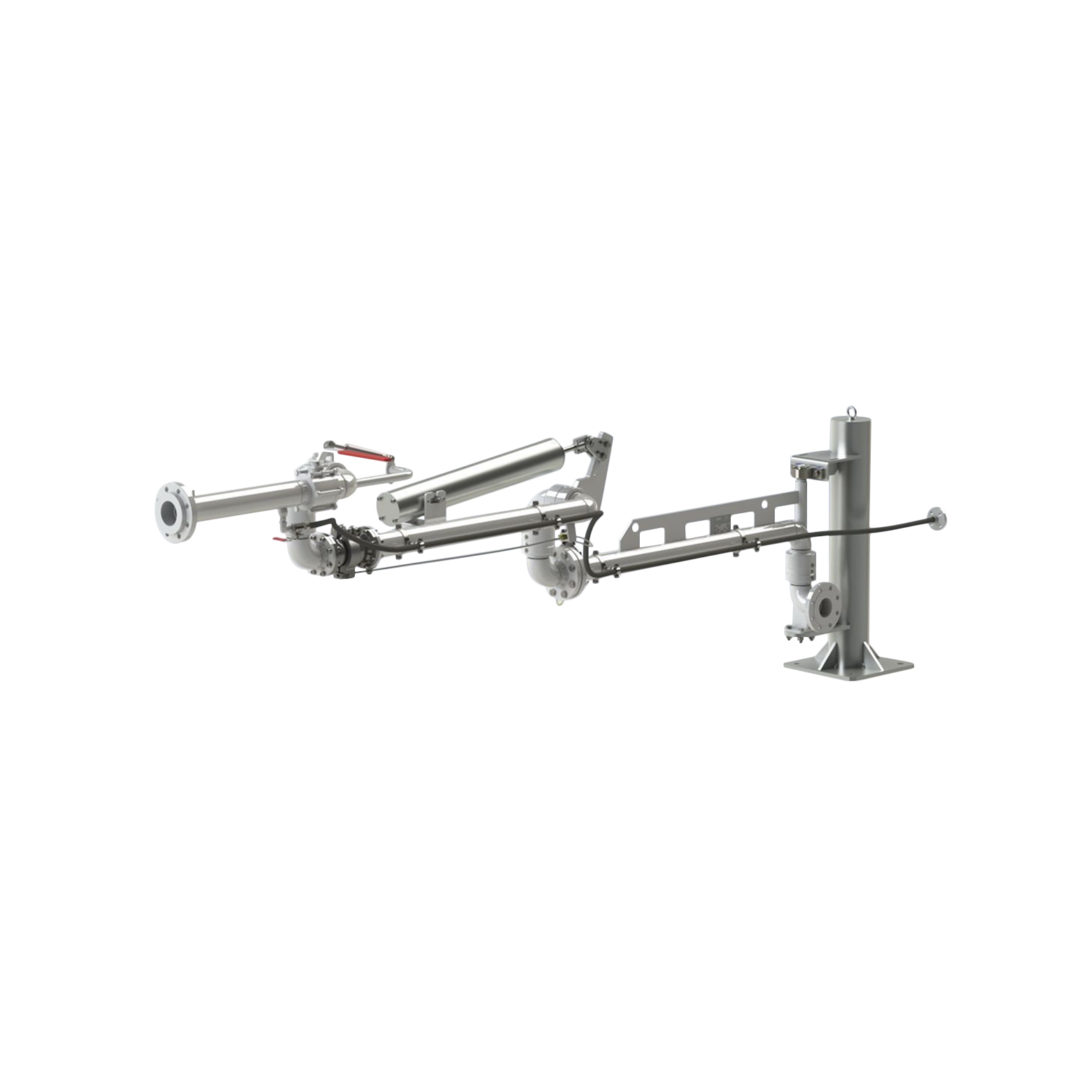

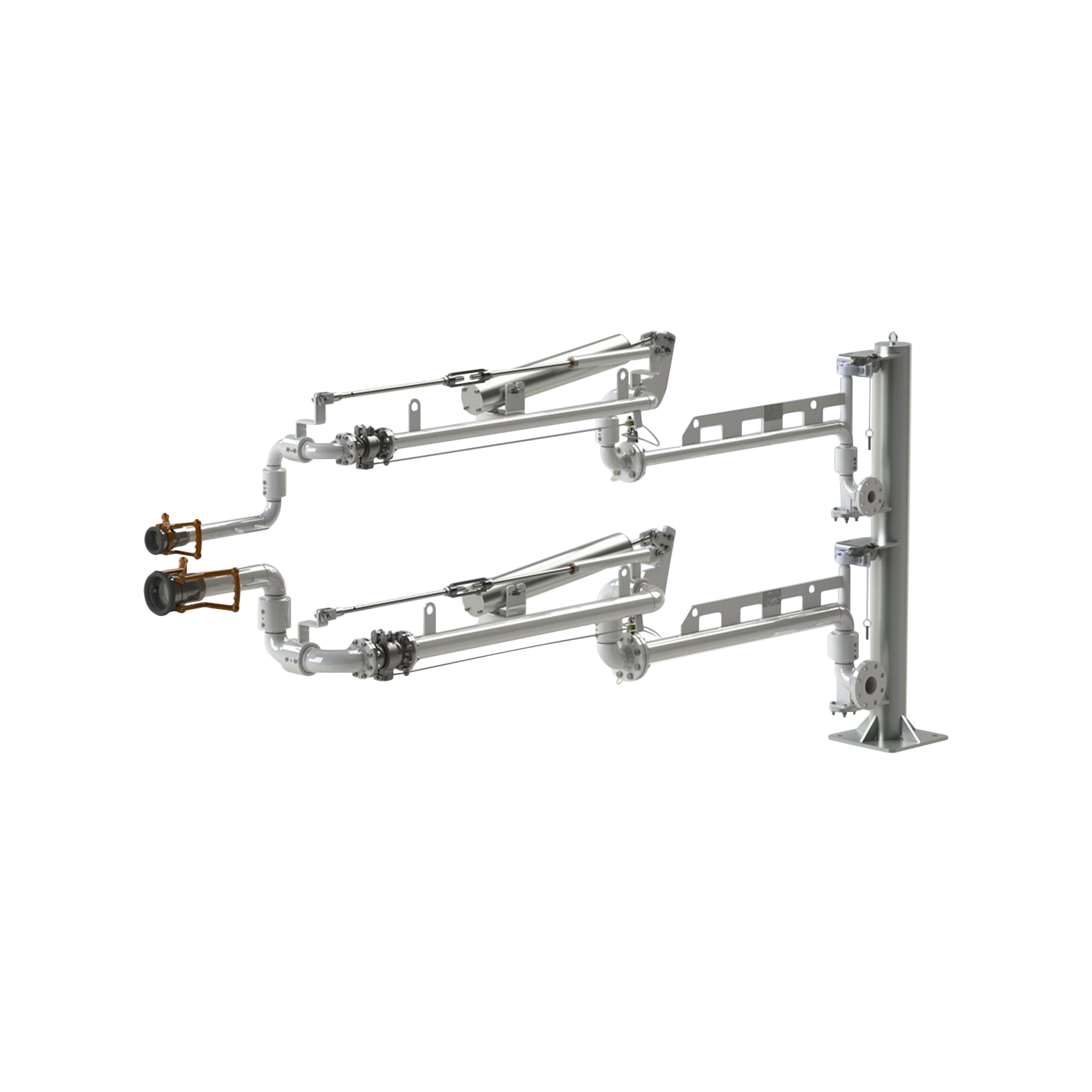

Os braços de carregamento vêm em sistemas de carregamento de braço único ou duplo. Os sistemas de braço duplo são projetados para lidar com a fase líquida e vapor dos gases nas estações de carregamento. Os braços únicos têm uma finalidade melhor em transferências em circuito fechado.

icon 3 squares in front of eachother symbolising material

Material

Braço:  Aço carbono, aço inoxidável (AISI304/AISI316)
Vedações: HNBR, FKM, FFKM, EPDM, PTFE

icon a gear with lines going up down left and right symbolising specifications

Especificações

Tipos de gás: GLP (Propano, Butano), NH3 (Amônia, Amônia Anidra), gases industriais
Conexões: Flange, ACME, acoplamento seco
Tipo: ANSI, DIN, ACME, acoplamento seco
Variação de pressão:
Funcionamento: 10 bar (145 psi)
Projeto: 25 bar (362,5 psi)
Teste: 40 bar (580 psi)
Taxa de vazão: até 1.380 l/min (364,5 gpm)
Faixa de temperatura: -25˚C a +65˚C (-13˚F a +149˚F)
Tamanhos e faixa: 1½" a 3-1/4"
Série: série 1802
Padrões: listados pela UL, CE-ATEX, CE-PED, EAC

*Materiais e especificações estão sujeitos a generalização. Nossos profissionais experientes estão prontos para ajudá-lo a encontrar o ajuste correto para sua aplicação.

icon a magnifying glass over a gear symbolising features

Característicos

  • Layout à direita
  • Lança e tubo secundário
  • Juntas giratórias duplas (F-50)
  • Pistão de mola comprimida para equilibrar o sistema
  • Válvula de liberação de emergência (ERC)

Você sabia?

O braço de carregamento está disponível em layout esquerdo

Podemos ajudar com conexões especiais de braços de carga e terminais, juntas tipo split e configurações de temperatura

As estações podem ser fornecidas com um suporte, projetado para as necessidades dimensionais de qualquer planta

Os braços de carregamento podem ser configurados para preenchimento superior, inferior ou lateral

Os braços de carregamento são sistemas dobráveis que permitem armazenamento compacto

Produtos alternativos

  • Composite hose

    Mangueiras compostas

    Fail-safe, durable hoses for LPG transfers - used in liquid and vapour transfer systems where it is important to have a combination of flexibility and strength.Mangueiras duráveis e à prova de falhas para transferências de GLP - usadas em sistemas de transferência de líquidos e vapores onde é importante ter uma combinação de flexibilidade e resistência.

    Veja nossas mangueiras compostas

  • A rubber hose with two orange stripes

    Mangueiras de borracha

    Mangueiras flexíveis e resistentes à abrasão com reforço trançado em tecido. Utilizado em bombeamento, carga e descarga a granel de GLP e gás natural, no setor industrial e doméstico.

    Veja nossas mangueiras de borracha

Entrar em contato!

Quer você já saiba o que precisa ou queira a opinião de um especialista, estamos sempre prontos para ajudá-lo.
