Válvulas de excesso de fluxo flangeadas para proteção contra surtos de GLP

As válvulas de excesso de fluxo são dispositivos de verificação de segurança que protegem contra vazões superiores às esperadas nas linhas ou em caso de rupturas. Eles são instalados em linhas de fluxo e são projetados especificamente para tubulações, manômetros e bicos de tanques.

Descrição do produto

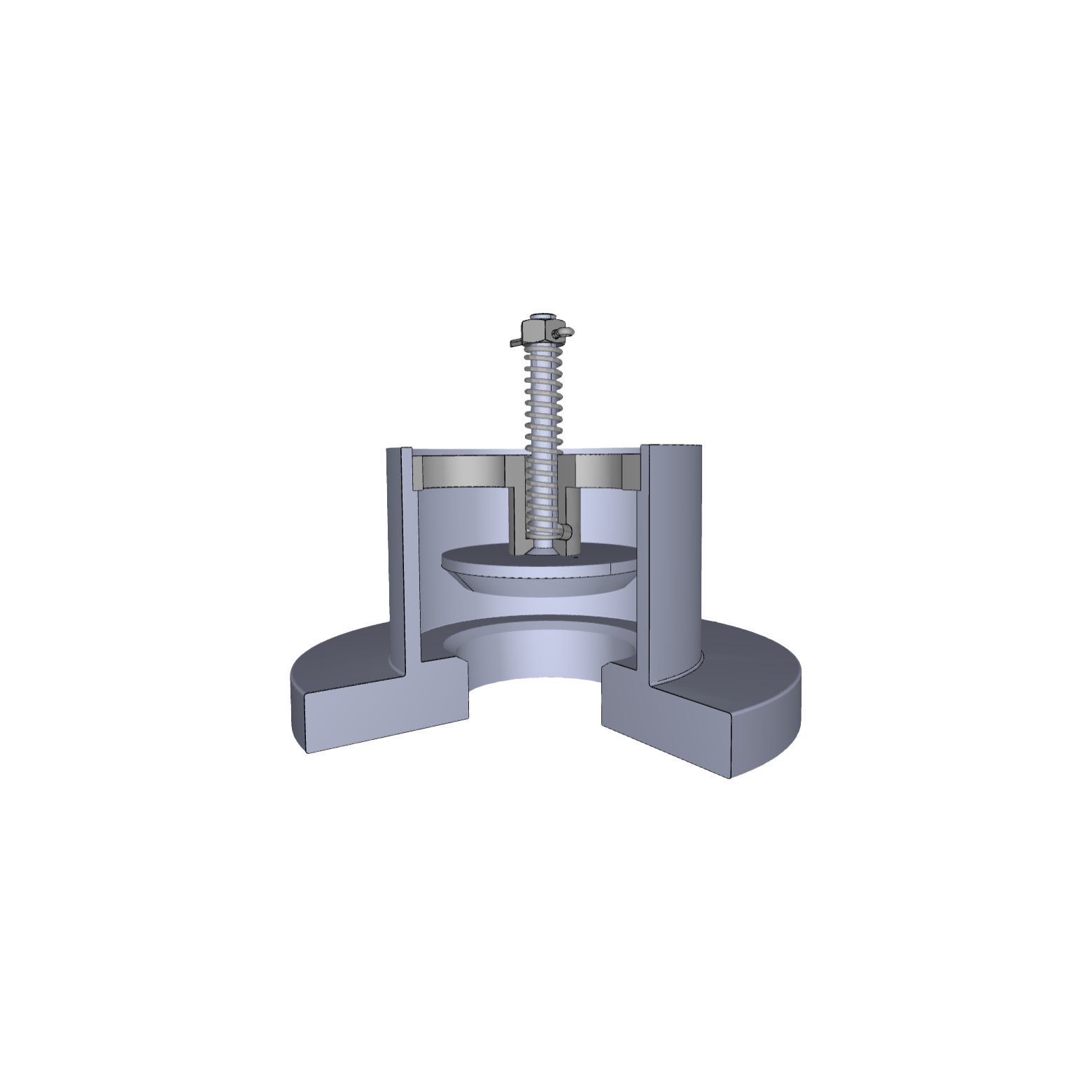

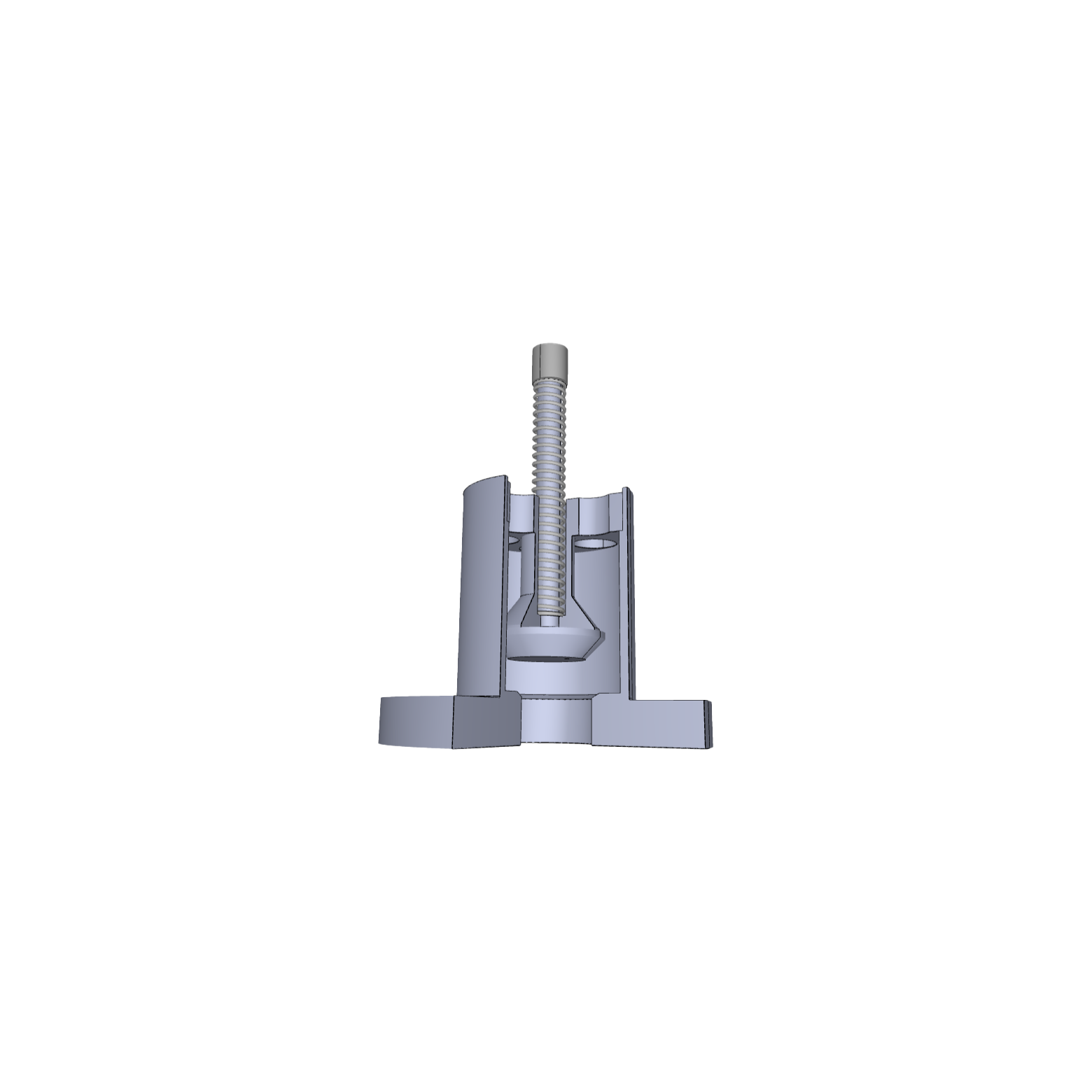

As válvulas de excesso de fluxo são normalmente abertas e permitem fluxo bidirecional com a funcionalidade de fechamento sendo acionada apenas em uma direção. Se a velocidade do fluxo exceder a taxa esperada e, portanto, a tensão da mola, a válvula será fechada até que a pressão esteja próxima da equalização. Um orifício de purga ajuda a alcançar a equalização total da pressão e a reabertura da válvula.

icon 3 squares in front of eachother symbolising material

Material

Corpo: Aço carbono, aço inoxidável
Guia: Aço carbono, aço inoxidável
Mola: Aço inoxidável
Gatilho: Aço inoxidável

icon a gear with lines going up down left and right symbolising specifications

Especificações

Tipos de gás: GLP (Propano, Butano), NH3 (Amônia, Amônia Anidra)
Conexões: Flange
Tipos: ANSI
Pressão de trabalho: Até 50 bar (720 psi)
Máx. pressão: 193 bar (2.800 psi)
Faixa de temperatura: -45˚C a +148˚C (-50˚F a +300˚F)
Taxa de fluxo de fechamento (LP): 21,5 a 9.478,6 lpm (5,7 a 2.504 gpm)
Tamanhos e faixas: 1" a 12"
Séries disponíveis: Modelo 166, 217, 189, 244, Alto fluxo 514
Padrões: listados pela UL, CE-PED

*Materiais e especificações estão sujeitos a generalização. Nossos profissionais experientes estão prontos para ajudá-lo a encontrar o ajuste correto para sua aplicação.

icon a magnifying glass over a gear symbolising features

Característicos

  • Disponível em aço carbono ou aço inoxidável

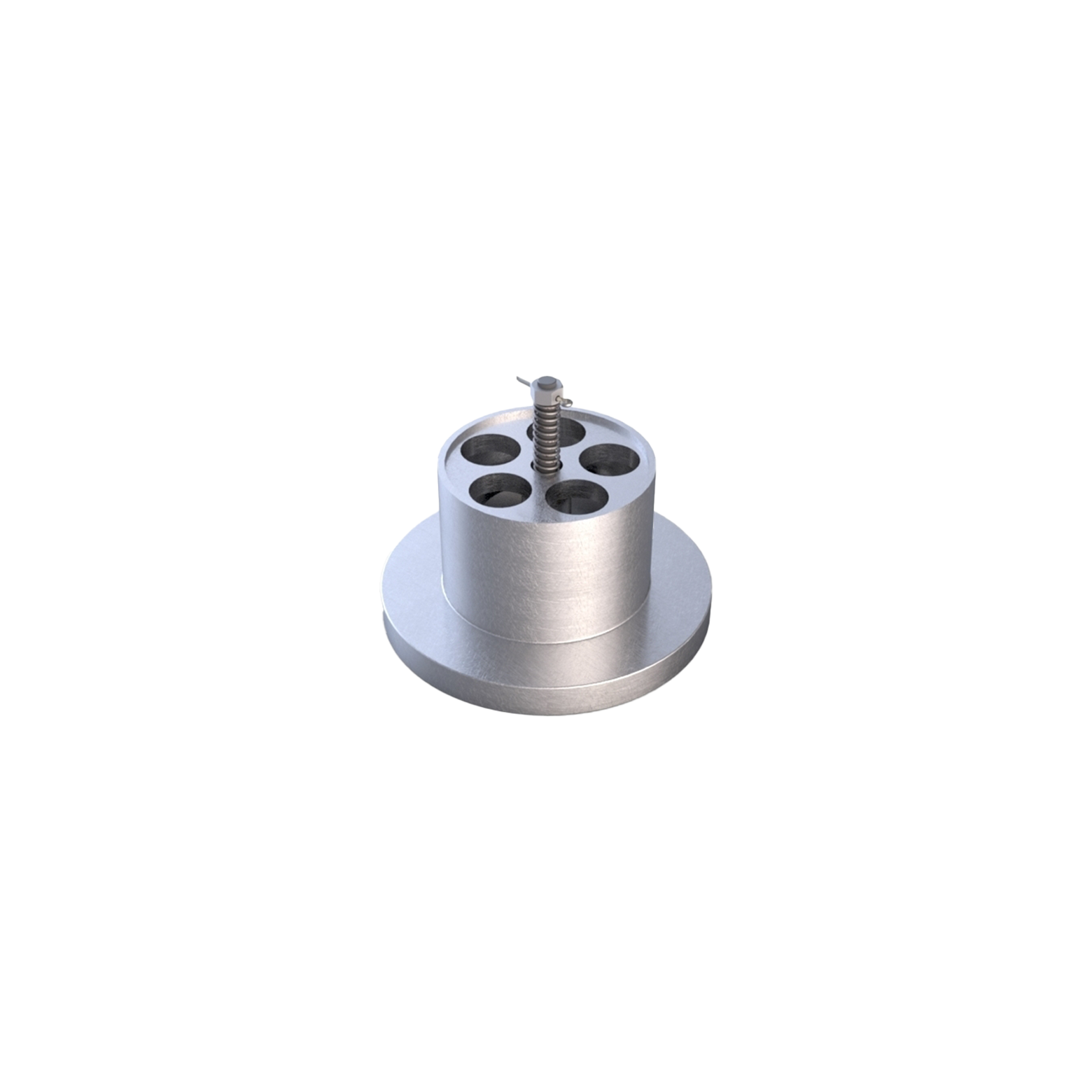

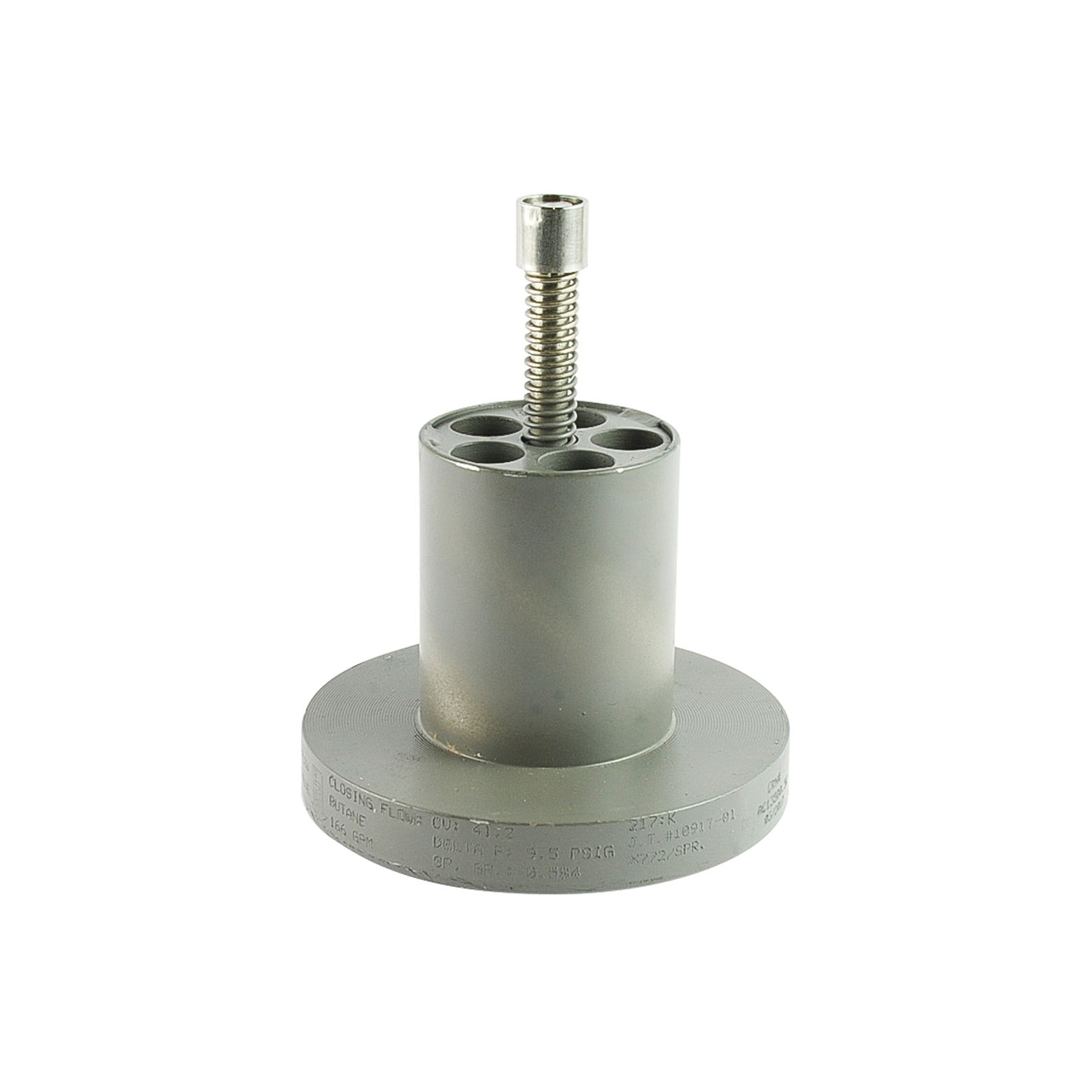

  • O tipo Wafer é projetado para caber dentro de tubos de aço Schedule 160, 80 ou menos
  • Tipo wafer: cabe dentro dos parafusos de flanges de tubos de aço padrão americano de 150 ou 300 libras

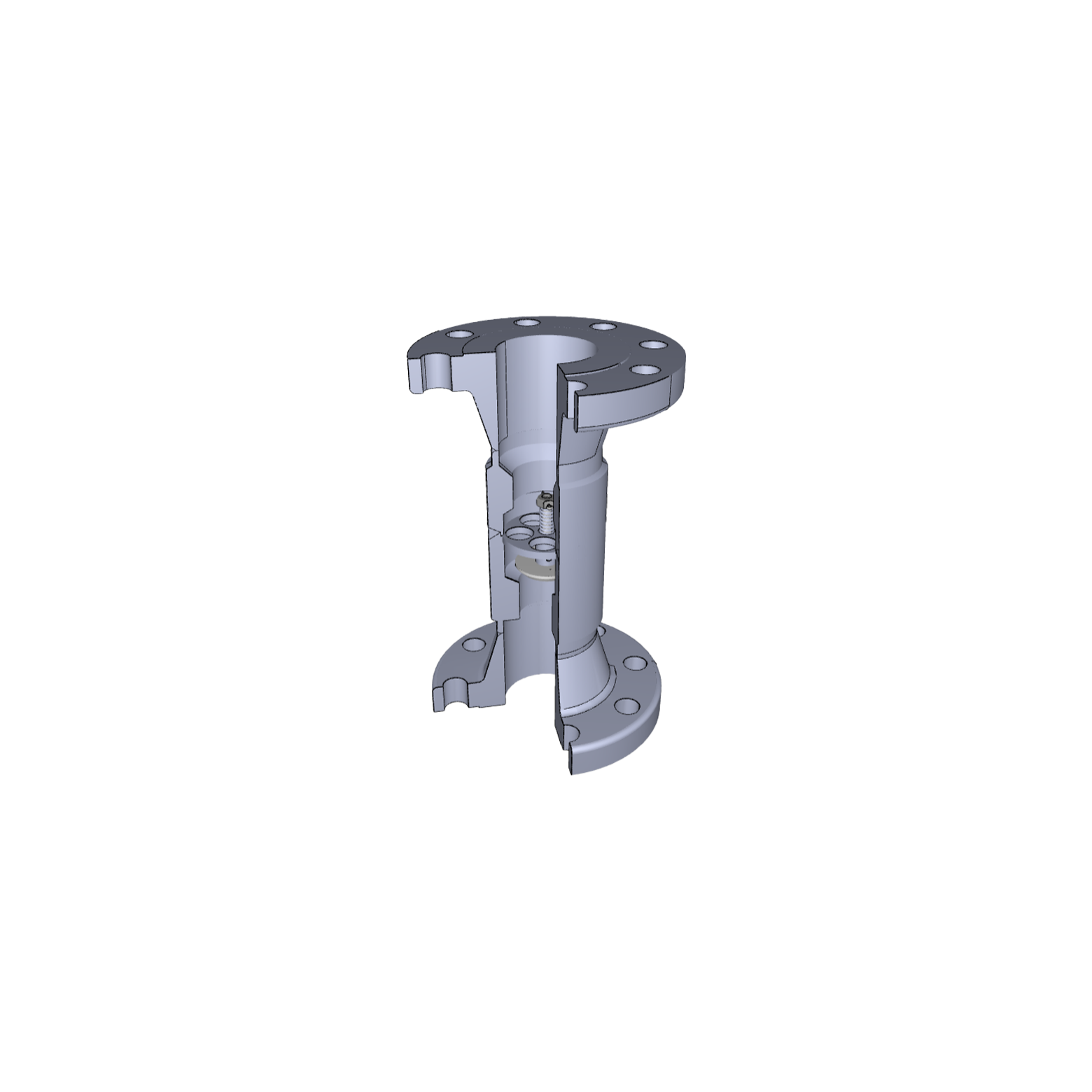

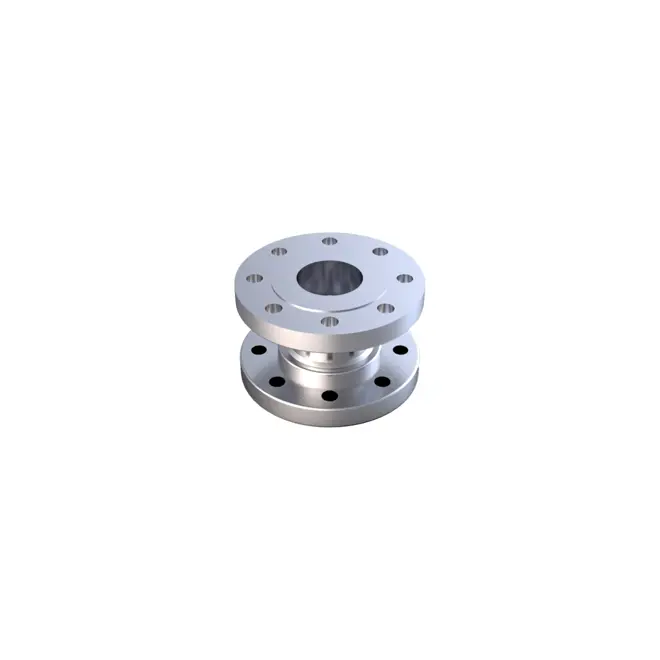

  • O tipo flangeado é projetado para caber entre flanges de tubos de aço padrão americano de 150, 300 ou 600 libras
  • Tipo flangeado. Flanges com ranhura em anel podem ser fornecidos se necessário
  • Canais de fluxo generosos proporcionam quedas mínimas de pressão

Você sabia?

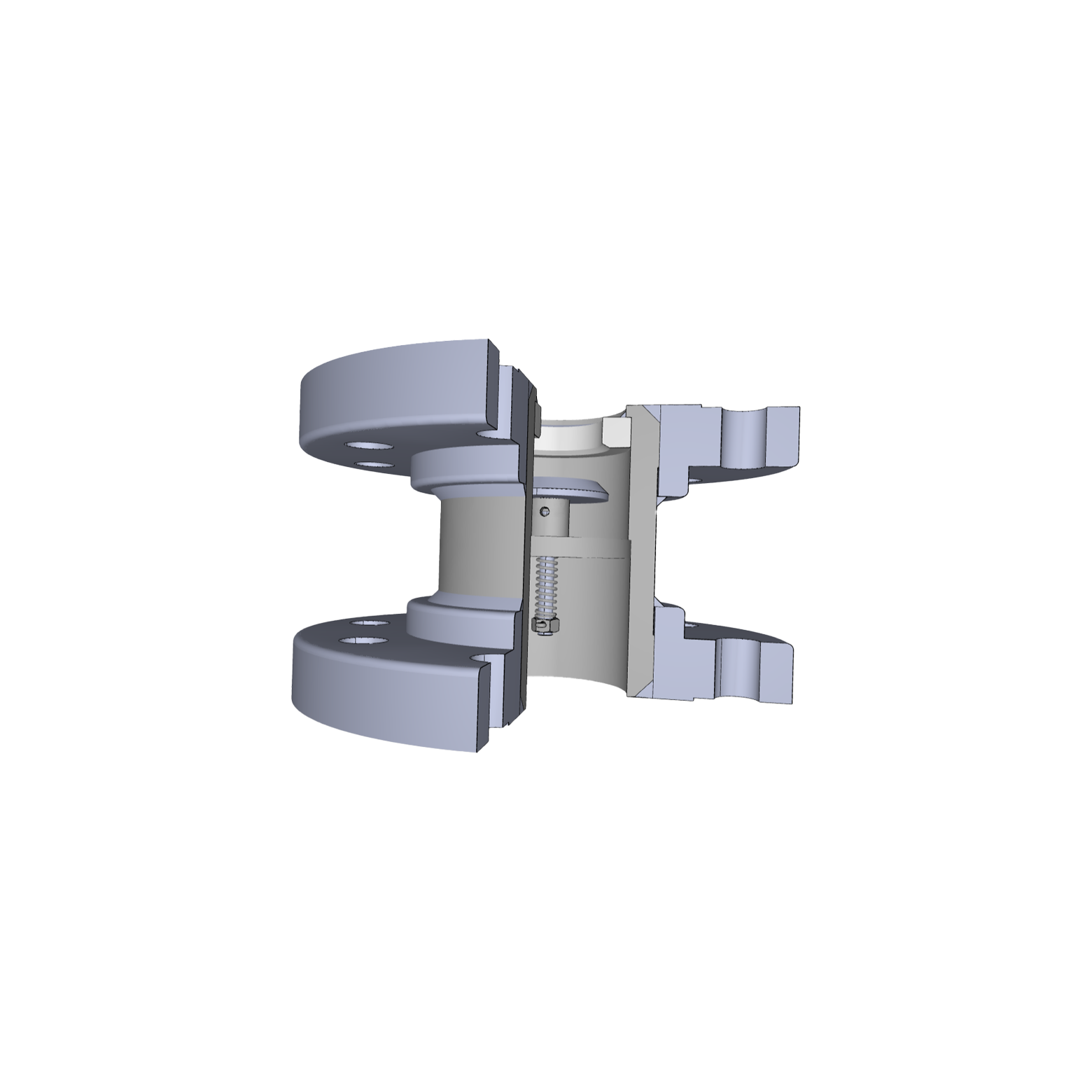

As válvulas de excesso de fluxo do tipo wafer são instaladas entre dois flanges com parafusos prisioneiros e são usadas principalmente para reduzir o espaço utilizado em bicos de tanques e tubulações

Produtos alternativos

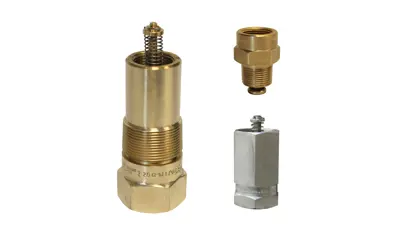

  • Photos of Threaded Excess Flow Valves

    Válvulas de excesso de fluxo (rosqueadas)

    Uma válvula de excesso de fluxo rosqueada é uma válvula bidirecional que interrompe o fluxo em uma direção se exceder um valor predeterminado. Seu recurso de sangramento auxilia na equalização da pressão.

    Veja nossas válvulas de excesso de fluxo rosqueadas
