Válvulas de retenção traseiras flangeadas para um fluxo direcional de GLP/NH3

As válvulas de retenção traseiras flangeadas são válvulas unidirecionais que protegem o conteúdo do recipiente de escapar se a tubulação ou as conexões quebrarem acidentalmente. Eles são geralmente usados em instalações de gás onde é necessário um fluxo alto, mas restrito ao fluxo em uma direção.

Descrição do produto

Como as válvulas de retenção fornecem uma funcionalidade de segurança de fluxo unidirecional, elas são ideais para instalação em tubulações que fluem para tanques de pressão e linhas de descarga de bombas, pois elas se fecharão se a direção do fluxo mudar ou parar. O design do disco requer um espaço mínimo de instalação e, portanto, é adequado para muitas instalações, inclusive como uma modificação posterior.

icon 3 squares in front of eachother symbolising material

Material

Corpo: Aço carbono, aço inoxidável
Guia: Aço carbono, aço inoxidável
Mola: Aço inoxidável
Gatilho: Aço inoxidável

icon a gear with lines going up down left and right symbolising specifications

Especificações

Tipos de gás: GLP (Propano, Butano), NH3 (Amônia, Amônia Anidra)
Conexões: Flange
Tipo: ANSI
Pressão operacional: 50 bar (720 psi)
Pressão interna: máx. 137 bar (2.000 psi)
Faixa de temperatura: -45˚C a +148˚C (-50˚F a +300˚F)
Tamanhos e faixa: 1" a 10"
Série: modelos 167, 218 e 230
Padrões: listados pela UL, CE-PED

*Materiais e especificações estão sujeitos a generalização. Nossos profissionais experientes estão prontos para ajudá-lo a encontrar o ajuste correto para sua aplicação.

icon a magnifying glass over a gear symbolising features

Característicos

  • O tipo Wafer é projetado para caber dentro de tubos de aço Schedule 160, 80 ou menos
  • Tipo wafer: cabe dentro dos parafusos de flanges de tubos de aço padrão americano de 150 ou 300 libras
  • O tipo flangeado é projetado para caber entre flanges de tubos de aço padrão americano de 150 ou 300 libras
  • Tipo flangeado. Flanges com ranhura em anel podem ser fornecidos se necessário
  • Canais de fluxo generosos proporcionam quedas mínimas de pressão
  • Disponível em aço carbono ou aço inoxidável

Did you know?

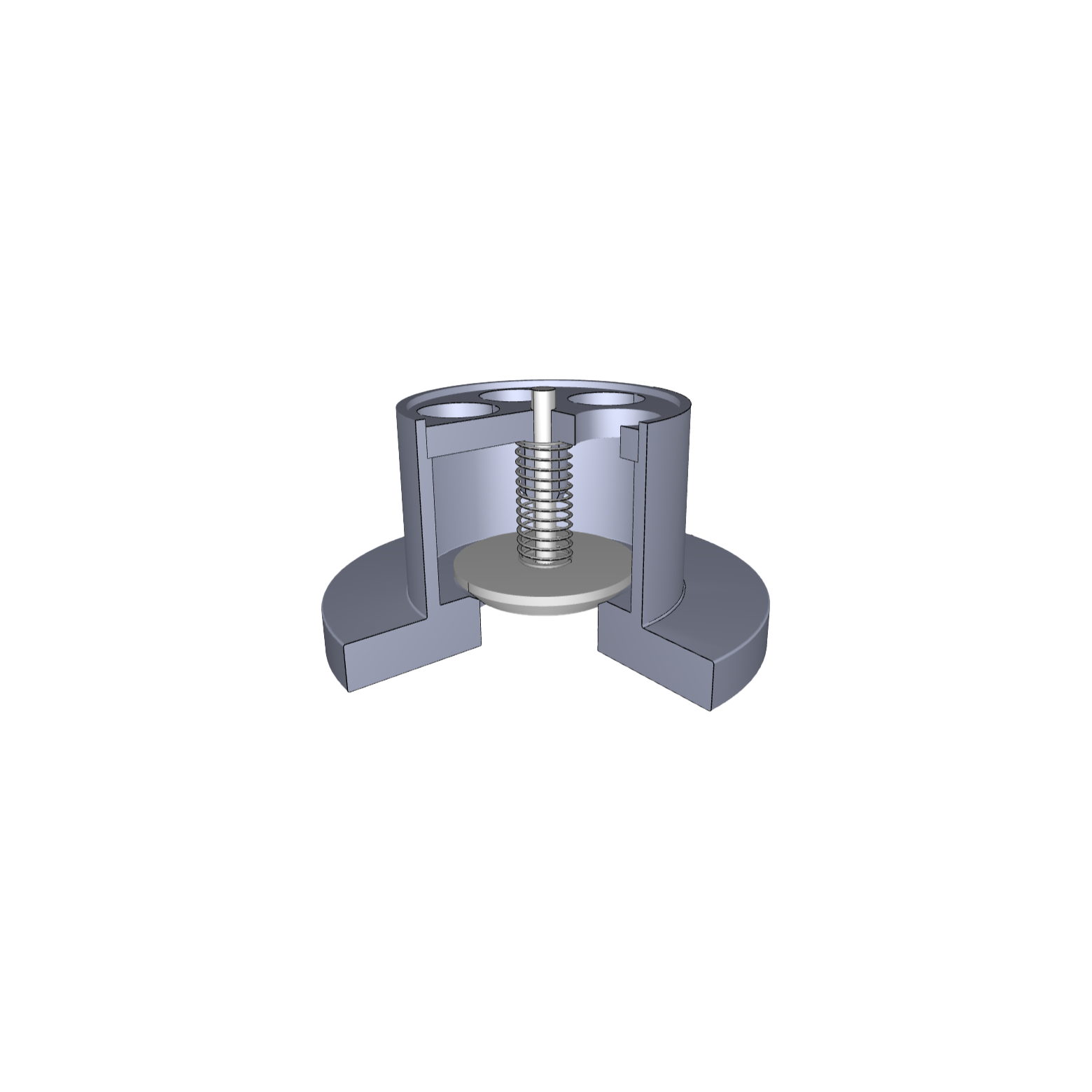

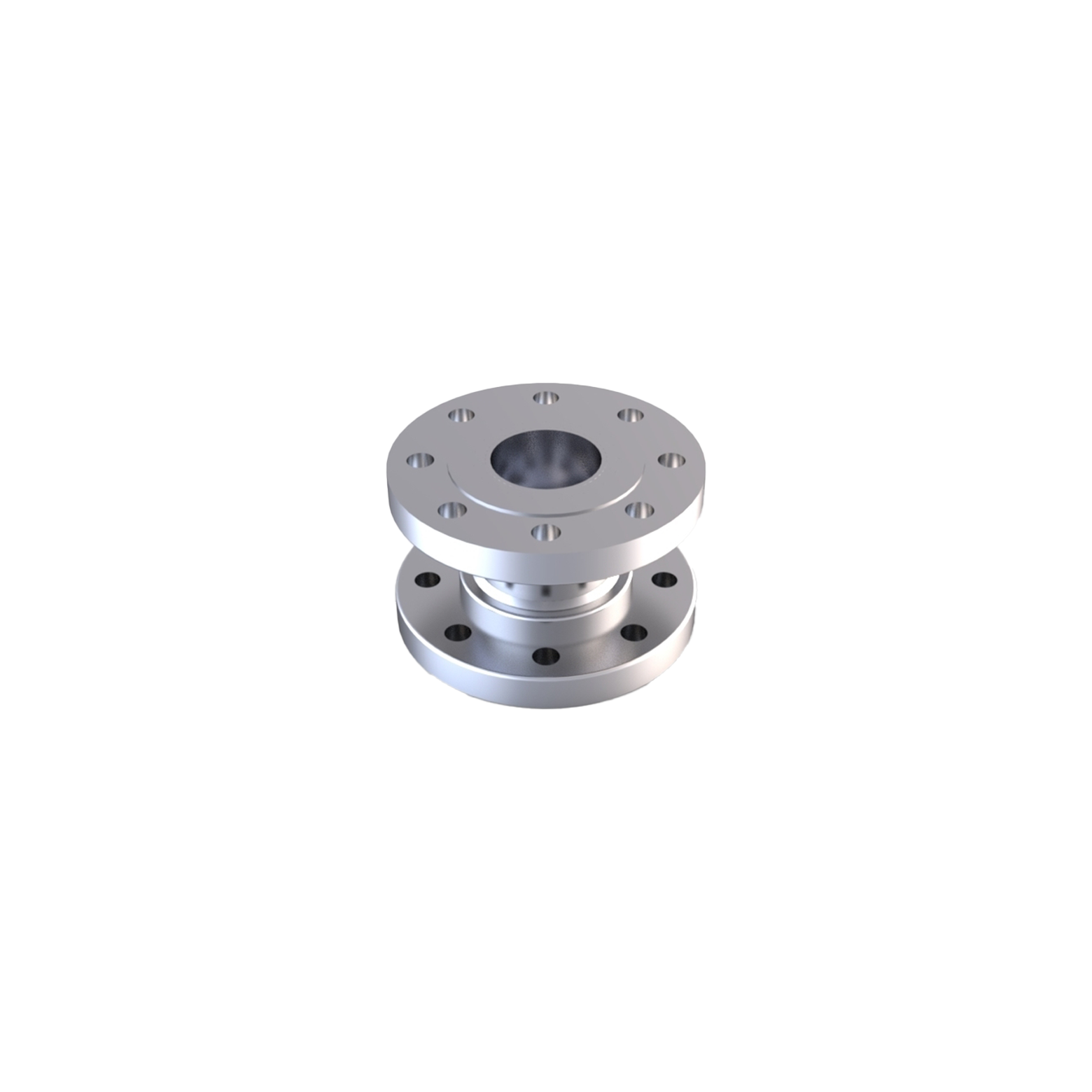

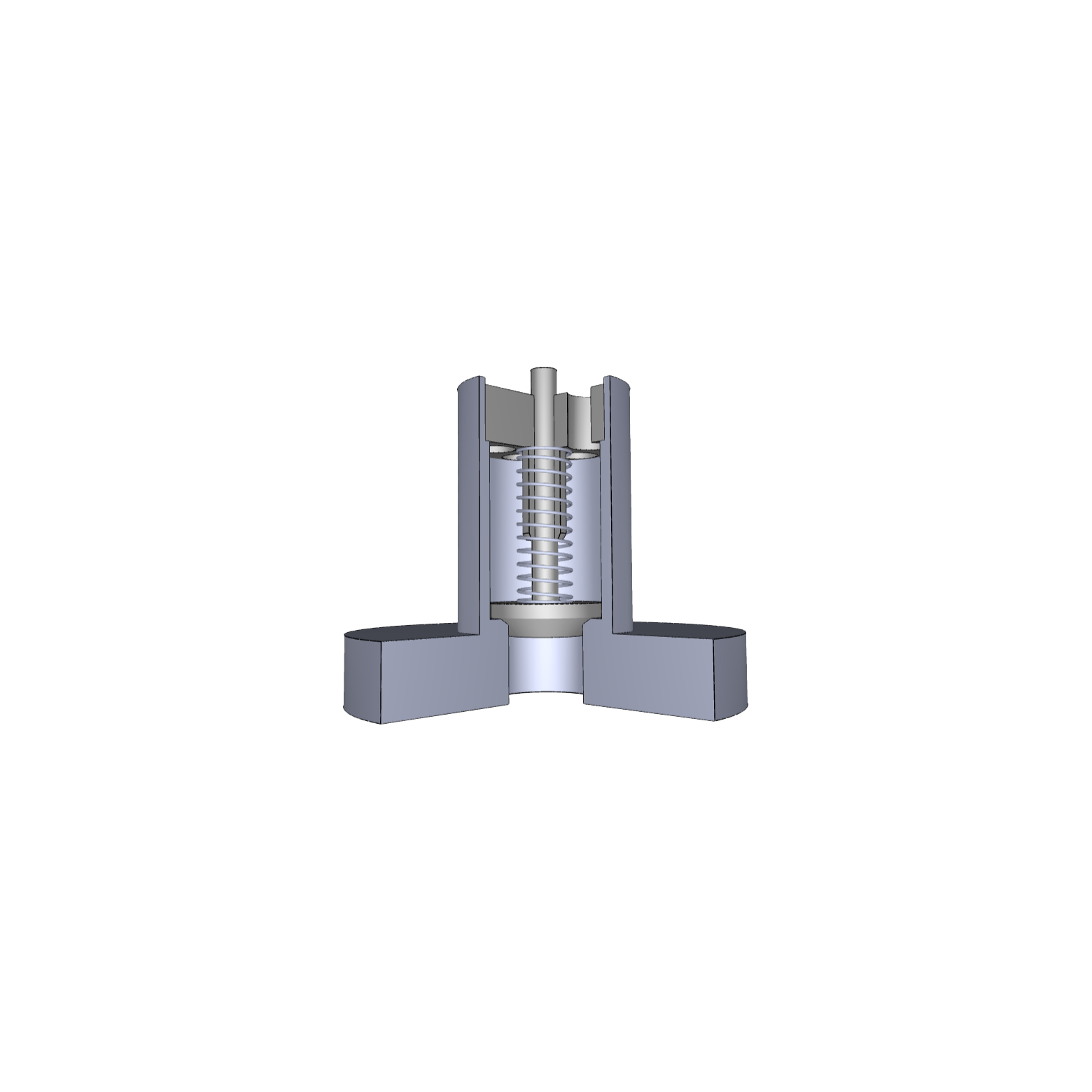

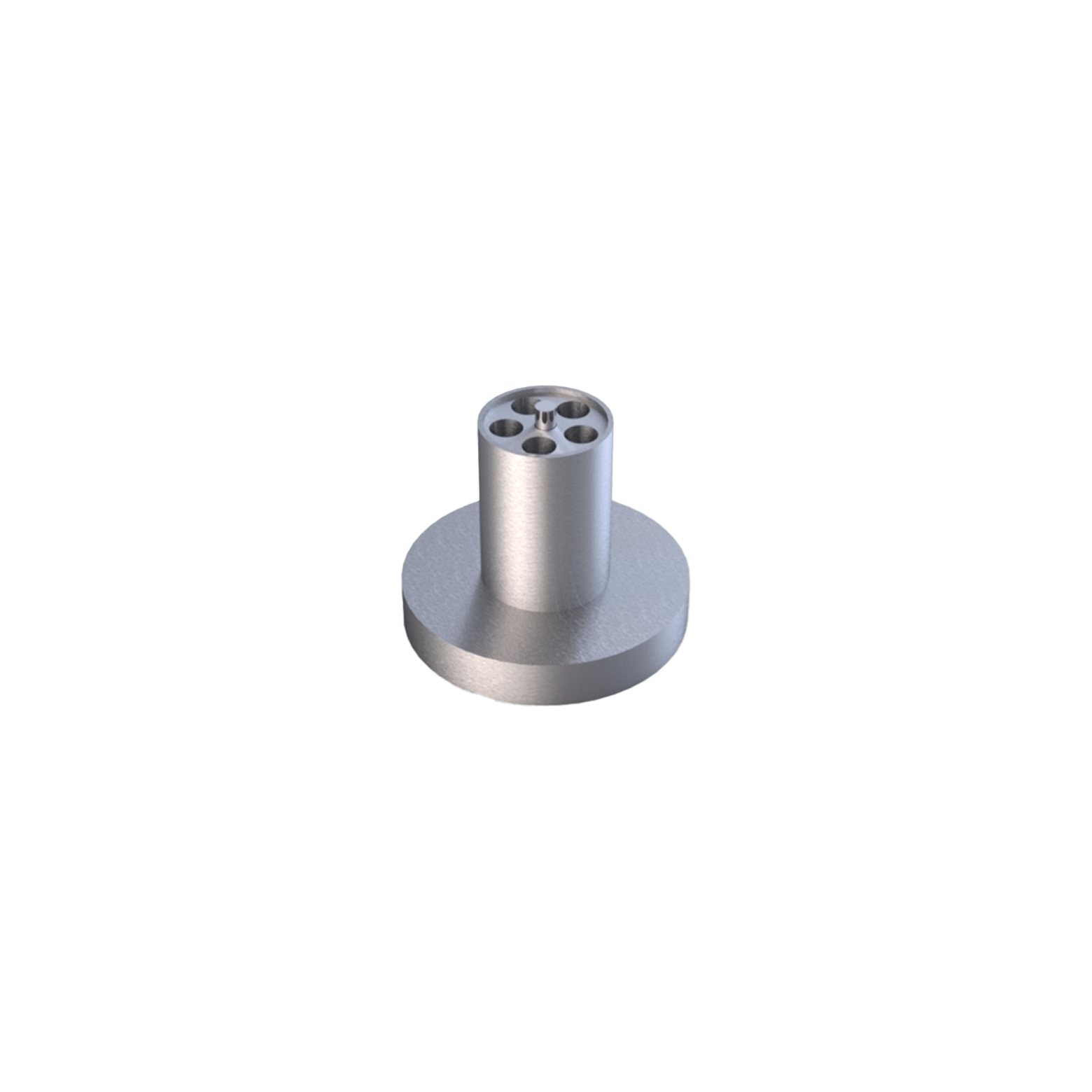

A disc type can be installed between two flanges

Flange back check valves can be specially requested in 12"

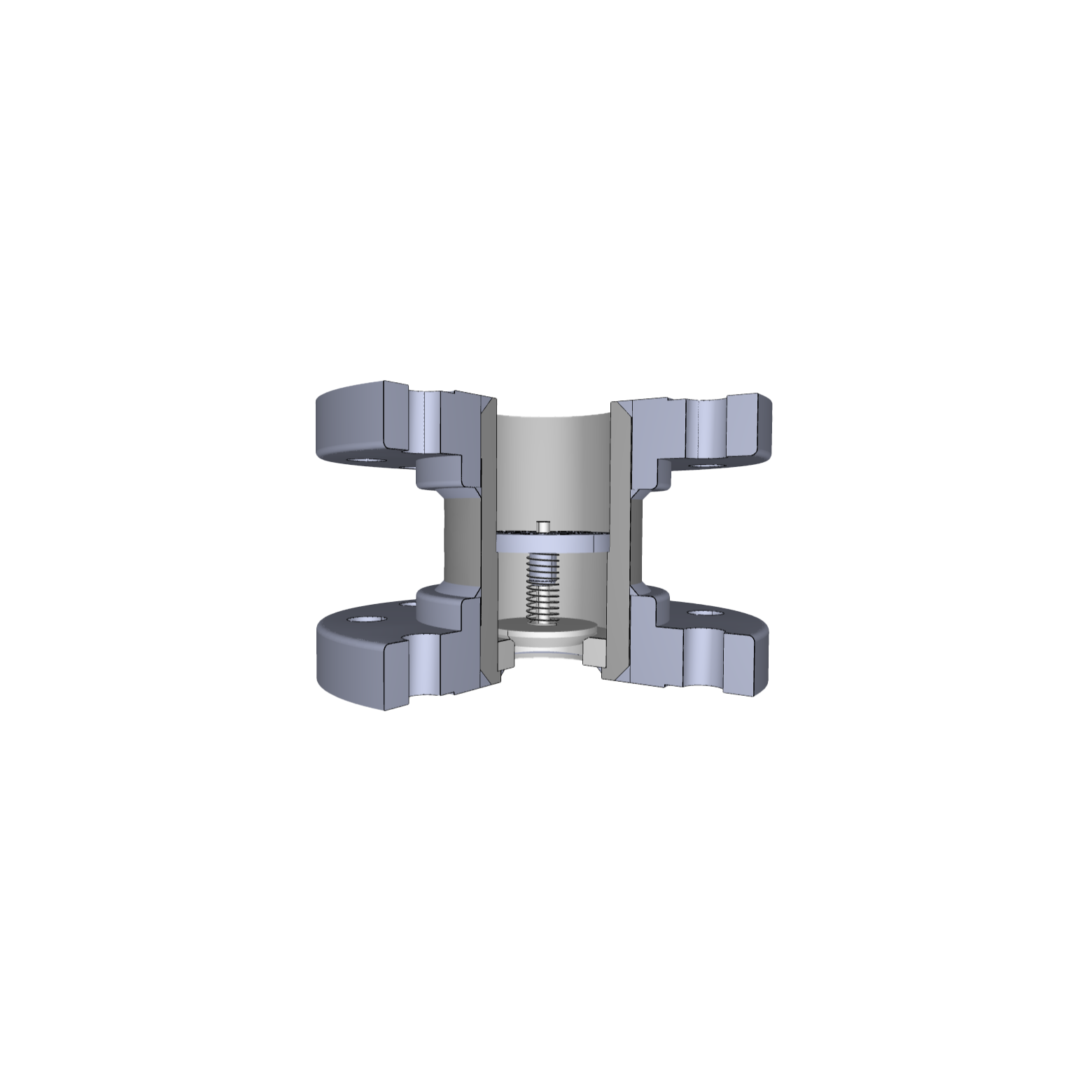

A threaded back check valve can be installed inside a threaded flange
