Válvulas de gaveta de bronze para manuseio de GNL e líquidos criogênicos

As válvulas gaveta de bronze são válvulas simples e de ação rápida, projetadas e comumente usadas para manuseio de líquidos criogênicos em tanques a granel, reboques, caminhões, plantas ASU e configurações de tubulação.

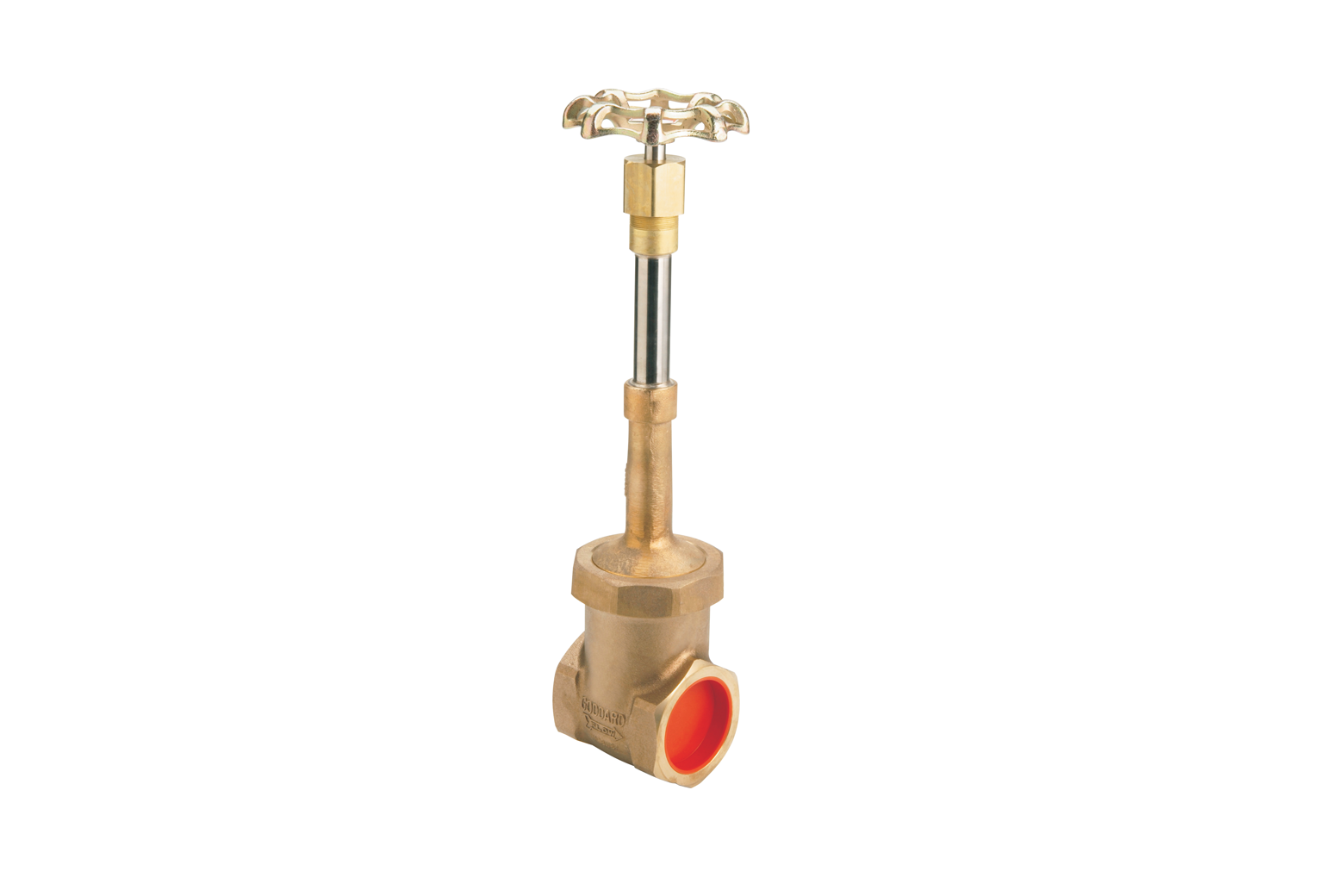

product image of a gate valve bronze

Descrição do produto

As válvulas gaveta fornecem funcionalidade simples de abertura/fechamento perpendicular à direção do fluxo com uma resistência de fluxo muito baixa, garantindo assim uma baixa queda de pressão. São válvulas bidirecionais que requerem pouco espaço na linha de uma instalação de gás.

icon 3 squares in front of eachother symbolising material

Material

Corpo: Bronze ASTM B61 C92200
Capô: Bronze ASTM B16 C36000/ASTM B283 C37700
Assento: PCTFE

icon a gear with lines going up down left and right symbolising specifications

Especificações

Tipos de gases: Gases atmosféricos liquefeitos e vaporizados, GNL, Oxigênio, Nitrogênio, CO2 e Argônio
Conexões: FNPT, SBT, SBP ou com niples de tubo de aço inoxidável soldados
Faixa de pressão (frio, sem choque):
Série 322: 27,5 bar (400 psi)
Série 326: 41 bar (600 psi)
Faixa de temperatura: -196˚C a +65˚C (-325˚F a +150˚F)
Tamanhos e faixa: 1/2" a 3" (15 mm - 80 mm)
Série: série de corpo de latão 322 e 326
Normas: TÜV PED II, MSS SP-80, ASME, PED, BS EN 10204 3.1

*Materiais e especificações estão sujeitos a generalização. Nossos profissionais experientes estão prontos para ajudá-lo a encontrar o ajuste correto para sua aplicação.

icon a magnifying glass over a gear symbolising features

Característicos

  • A entrada superior permite o serviço a partir do topo enquanto está permanentemente instalada em uma linha
  • Corpo e partes internas fundidas em bronze
  • Limpo para serviço de oxigênio de acordo com CGA G-4.1.
  • Construção robusta para longa vida
  • Construção direta para alto CV
  • Projetado com embalagem exclusiva KOLD-SEAL™
  • O design de cunha dividida padrão proporciona melhor vedação e ciclo de vida

Você sabia?

Ideal para aplicações de fornecimento criogênico e manuseio de armazenamento

Fluxo direto para a classificação CV mais alta do setor

Também disponível com gaxeta GRAFOIL®
