Válvulas de corte de emergência para maior segurança em sistemas de GLP e NH3

As válvulas de corte de emergência, também chamadas de "ESVs", fornecem uma funcionalidade segura e de fácil operação e são projetadas para instalação em linhas de transferência de líquidos em plantas a granel de GLP ou NH3 para fornecer um fechamento rápido do fluxo de líquido ou vapor em caso de um afastamento acidental, quebra de linha ou ruptura de mangueira.

Descrição do produto

As válvulas de corte de emergência são unidades de segurança vitais em aplicações de gás e são instaladas nas fases de entrada e saída de linhas de líquido ou vapor. Eles funcionam respondendo a mudanças extremas de pressão, vazão e temperatura, interrompendo o fluxo tanto a montante quanto a jusante.

icon 3 squares in front of eachother symbolising material

Material

Corpo: Ferro dúctil banhado a cad
Haste, assento, molas: aço inoxidável
Disco de assento (VA6010/16/24): Viton de alta temperatura, nitrila ou borracha sintética
Vedações da haste: Teflon

icon a gear with lines going up down left and right symbolising specifications

Especificações

Tipos de gás: GLP (propano, butano), NH3 (amônia, amônia anidra)
Conexões: Rosca, flange
Tipo: NPT, ANSI
Faixa de pressão: Até 25 bar (362,5 psi)
Tamanhos e faixas: 1-1/4" a 3"
Séries disponíveis: séries 6010, 6016 e 6024
Padrões: listados pela UL, CE, PED

*Materiais e especificações estão sujeitos a generalização. Nossos profissionais experientes estão prontos para ajudá-lo a encontrar o ajuste correto para sua aplicação.

icon a magnifying glass over a gear symbolising features

Característicos

Válvula de corte de emergência:

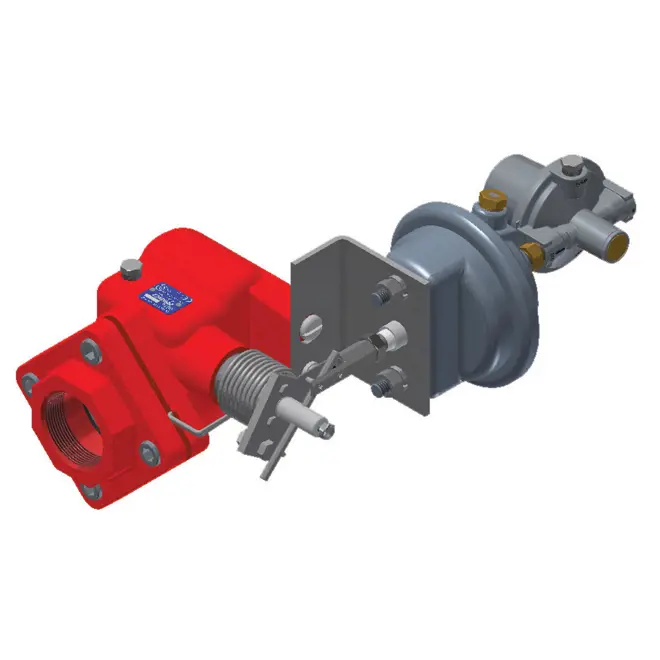

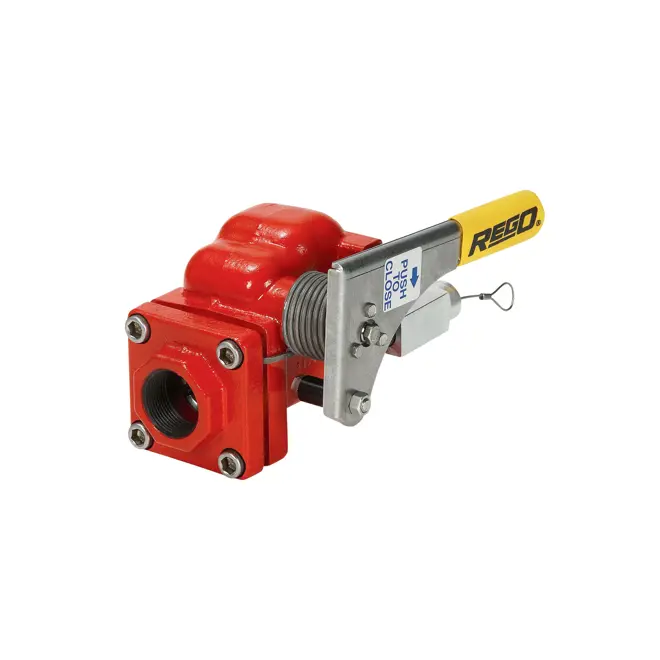

  • Pode ser aberto usando uma alavanca operacional ou um atuador rotativo pneumático
  • Pode ser fechado pressionando a alavanca, por controle remoto ou por um atuador rotativo pneumático
  • Fechamento rápido independentemente do estado operacional
  • Disco de sede retido por uma sede de metal para minimizar vazamentos quando exposto ao fogo

Construção robusta e robusta:

  • Suporta choques hidráulicos de fechamentos repentinos, tensões na tubulação e variações de temperatura
  • Desempenho livre de vazamentos em baixas pressões e temperaturas devido às vedações da haste com mola

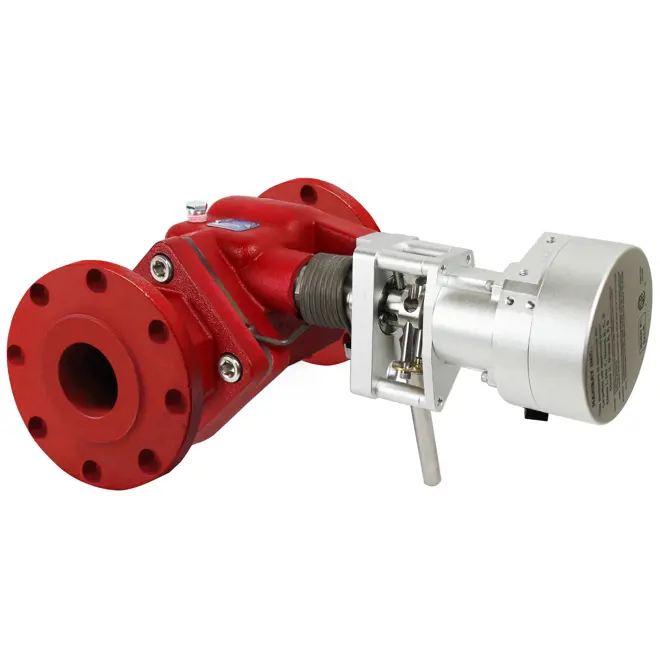

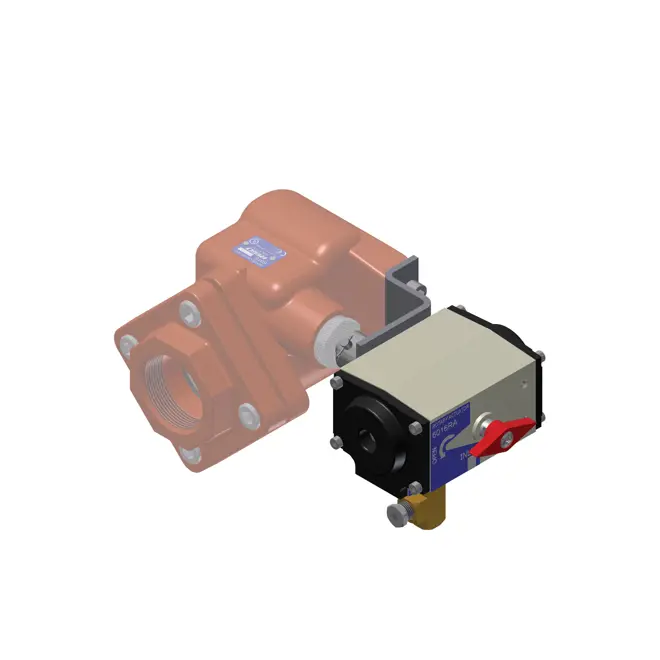

Atuador rotativo pneumático:

  • Fácil de instalar
  • Inclui um fusível térmico
  • Cabe nos três tamanhos disponíveis
  • Operações de abertura/fechamento predefinidas, incluindo um indicador de abertura/fechamento
  • Opera com ar comprimido ou nitrogênio
  • Faixa de pressão de trabalho de 1,7 a 8,6 bar (25 a 125 psi)
  • Design compacto e longa vida útil

Você sabia?

Quando exposto ao fogo ou a temperaturas superiores a 100˚C (212˚F), os elos fusíveis internos derreterão e um gatilho acionado por mola fará com que o fluxo do produto pare

De acordo com *6.12.1 edição NFPA 58-2011, qualquer sistema de armazenamento de tanques ou contêineres com capacidade agregada superior a 15,14 m3 (4.000 galões) deve ter um ESV instalado dentro de 6 m (20 pés) da extremidade mais próxima do conexão da mangueira quando as linhas de líquido e vapor são: 1: 1-1/2" ou maiores (linhas de líquido) 2: 1-1/4" ou maiores (linhas de vapor)

Um elemento térmico ESV deve ser instalado dentro de 1,5 m (5 pés) da conexão de mangueira mais próxima
